《PLC Editor(速控PLC开发软件) 2019.07》是一款编程开发的工具，这款软件提供梯形图编辑功能，在设计控制命令时就新建梯形图，功能非常强大丰富，操作也非常简单，有需要的快来下载吧！

软件功能

整体结构介绍

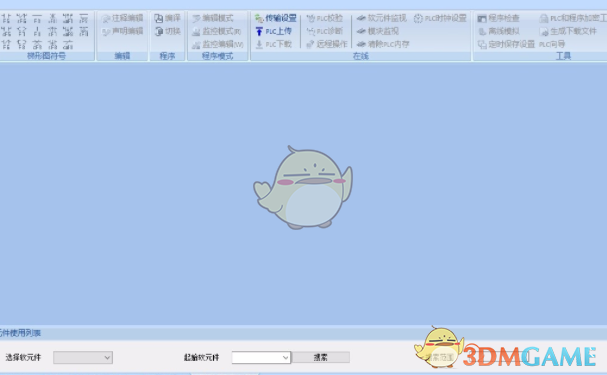

软件启动之后，进入主界面

以下是各大模块的介绍

页面左上角圆形按钮是【文件】按钮，点击这个按钮，可以进行“新建工程”、“打开工程”、“保存工程”、“另存为工程”及其“打印”功能。

在【文件】按钮右侧的条状区域便是【快速访问工具栏】，将鼠标光标移动至该区域之后，静置1秒，系统会自动显示出各个按钮对应的不同功能。

软件上部区域为【菜单工具栏】，用户可以通过菜单工具栏方便的进行各种操作，具体操作详见之后说明。

软件面板左侧是【工程管理面板】，工程管理面板通过树状图展现了整个工程项目的组织结构；项目名称；程序块；软元件注释；参数；各种指令使用表等等，用户可以通过【工程管理面板】控制整个项目，同时，【工程管理面板】支持右键功能使用。

【用户区域】：简而言之便是进行开发的模块，在这个模块里面，用户可以进行编写程序，对PLC进行配置等开发，同时用户可以通过这个模块对PLC进行增删改查。

【输出窗口】：这个窗口用来显示系统对当前工程的各种信息，包括显示出所有的错误信息。用户通过选中指定的消息条目，系统便会自动的定位到指定的区域。

【状态栏】：用于显示当前软件的状态，以便用户及时得知目前的情况。

【搜索/替换窗口】通过【Ctrl】+【F4】来打开这个窗口，通过这个窗口，在工程有大量代码量的情况下，可以依据用户输入的指令自动匹配工程，从而快速锁定指定的条目。

软件特色

梯形图编程

PLC的梯形图在形式上沿袭了传统的继电器电气控制图，是在原继电器控制系统的继电器梯形图基础上演变而来的一种图形语言，设计中使用的元件如按钮X、中间继电器M、时间继电器T、计数器C、触点等，都和时间的电气元件的特性相似。

指令表编程

指令列表程序编辑器是一个文本编辑器，所有的逻辑和运算都使用指令和操作数的方式输入，根据指令所完成的功能和涉及到的操作数中的软元件，完成软元件的值读取、逻辑处理和软元件值写入。

程序转换

用户可以根据自己的编程习惯，在梯形图和指令列表中进行切换，以提高编程效率。

更新日志

修改：

1.修改遗留BUG，主要有

1）子程序加密后监控模式数值不更新问题

2）STL指令编译问题

3）校验中途停止崩溃问题

4）梯形图大于24行后删除报错问题

5）其他BUG
